实验室电气工程：高压开关柜的调试（四）

2019年08月26日

实验室电气工程在进行水电布局时，应标明实验室内电源管路走向及预埋方法。实验室带你期工程应结合建筑的供电电源系统、管道系统、每个实验室的用电负荷来进行统筹布局。

前面为大家详析了实验室电气工程中高压开关柜的主电源柜通断电操作规范、计量柜、PT柜、电气与机械连锁的相关内容。本期上海实验室专家将详解出线柜的相关操作步骤。

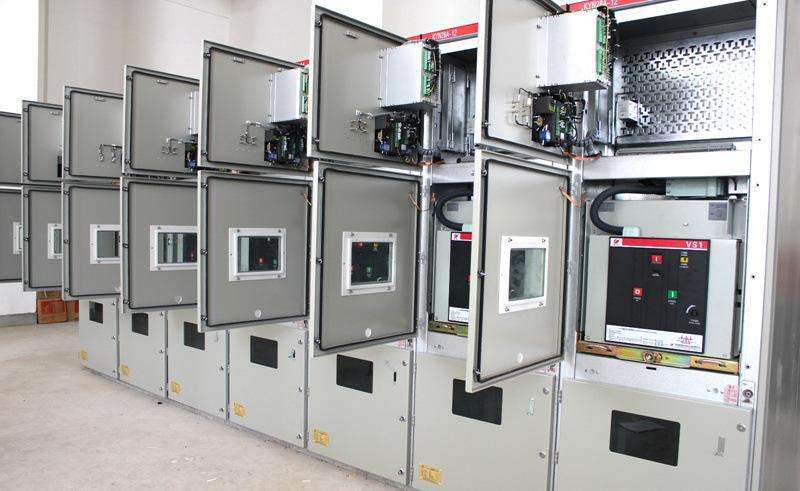

实验室电气工程：高压开关柜的调试（四）

一、实验室电气工程：出线柜送电的操作步骤

1. 使接地开关处于合位状态，关闭所有柜门并锁好。

2. 将接地开关调到分闸位置，取出操作手柄。

3. 把断路器手车推到柜内，调至试验位置。

4. 手动插上航空插，关闭手车室门并锁好。

5. 检查上柜门仪表指示是否正常（综合继保电源灯、断路器分闸指示灯、储能指示灯、接地分闸指示灯亮）

6. 将手车调至工作位置，查看相关信号。

7. 给断路器合闸送电，此时红灯亮、绿灯灭，其余带电信号正常，则送电成功。如果无法正常合闸，检查变压器门是否关闭。

另注：如果断路器合闸后自动分闸或运行中自动分闸，则先判断故障原因并排除后，才可进行上述操作。

二、实验室电气工程：出线柜断电的操作步骤

1. 给断路器分闸断电，此时红灯灭、绿灯亮，其余信号指示正常。

2. 操作断路器手车到试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。

3. 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。

4. 检查带电显示器，确保不带电后继续操作。

5. 调节接地开关至合闸位置，打开柜下门，进入修护维修。

另注：只有在断路器处于试验位置或抽出柜外才可以合分接地开关，也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作。

以上即是关于高压电开关柜中出线柜的送电、断电操作要点，更多实验室电气工程的相关知识详析，可点击“技术支持”以查看。
