二代测序NGS实验室装修设计：行业规范、案例图片

二代测序NGS实验室，是一种用于基因检测（高通量测序检测）的实验室，建设二代测序NGS实验室的重点，主要在设计布局分区、 结构材料、气压调节、消毒、照明、传递窗几个方面。

1. 基因/DNA实验室装修设计要求和分区:DNA提取区、PCR扩增、检测、检材

2. PCR实验室设计装修怎么做？生命科学实验室基因扩增实验室

3. P2实验室设计的依据和规范要求

一、二代测序NGS实验室的设计布局分区

二代测序NGS实验室的设计分区，主要将实验室划分为4个区域，即：试剂准备区、标本与文库制备区、文库扩增与检测区、测序区。

1. 试剂准备区

NGS实验室试剂准备区的区域功能及仪器配备如下：

（1）区域功能：用于实验项目所需试剂的配制、分装和保存。

（2）仪器配备：必须配备加样器、冰箱、分析天平、微量台式离心机、涡旋振荡器、移液器、可移动紫外灯、超净工作台等仪器设备。

2. 标本与文库制备区

NGS实验室标本与文库制备区的区域功能及仪器配备如下：

（1）区域功能：用于血液处理、血浆制备、DNA提取、DNA片段化、DNA样品的纯化、DNA浓度检测、末端修复、接头连接、构建样本的测序文库。

（2）仪器配备：必须配备冷冻离心机、微量台式离心机、掌上三管离心机、涡旋震荡器、垂直混合仪、移液器、可移动紫外灯、生物安全柜、冰箱、托盘天平、Qubit 2.0核酸定量仪、电脑（可连接互联网）、条形码打印机、普通打印机、扫描枪、磁力架等仪器设备。

3. 文库扩增与检测区

NGS实验室文库扩增与检测区的区域功能及仪器配备如下：

（1）区域功能：用于文库构建后的PCR扩增与纯化、文库浓度检测、文库的混合及混合后的质检分析。

（2）仪器配备：必须配备PCR仪、QPCR仪、Qubit2.0核酸定量仪、可移动紫外灯、超净工作台、冰箱、微量台式离心机、涡旋振荡器、UPS、冰箱、移液器、磁力架等仪器设备。

4. 测序区

NGS实验室测序区的区域功能及仪器配备如下：

（1）区域功能：用于测序模板制备，如乳液PCR与磁珠富集回收，以及上机测序、数据分析、报告审核及发放。

（2）仪器配备：必须配备高通量测序仪、PC电脑、打印机、UPS、恒温金属浴、纯水仪、冰箱、微量台式离心机、涡旋振荡器、移液器、超净工作台、可移动紫外灯、磁力架、PCR仪等仪器设备。

二、二代测序NGS实验室的主体结构材料

二代测序NGS实验室设计装修要以彩钢板与铝合金材料为主体建材，室内阴角与阳角采用铝合金50内圆角铝，这样做的好处是内部结构牢固、密封性好，且不易污染、积尘。

三、二代测序NGS实验室的气压调节

二代测序NGS实验室在气压调节上，要在实验区的外墙和各扇门上安装风量可调的回风口，空气通过回风口向室内换气。

四、二代测序NGS实验室的消毒与照明

在消毒上，二代测序NGS实验室的实验区、缓冲区顶部、传送窗内部要配备用于消毒的紫外灯。如果要对实验桌进行局部消毒，还要配备移动紫外线灯；在照明上，照明设备必须不积尘、易清洁才行，这里SAREN三仁建议配备净化灯具。

五、二代测序NGS实验室的传递窗

传递窗分为机械连锁型与电子连锁型，二代测序NGS实验室设计装修建议配备前者，以便确保样本与试剂在传递过程中不会受到污染。

六、SAREN三仁基因实验室建设案例

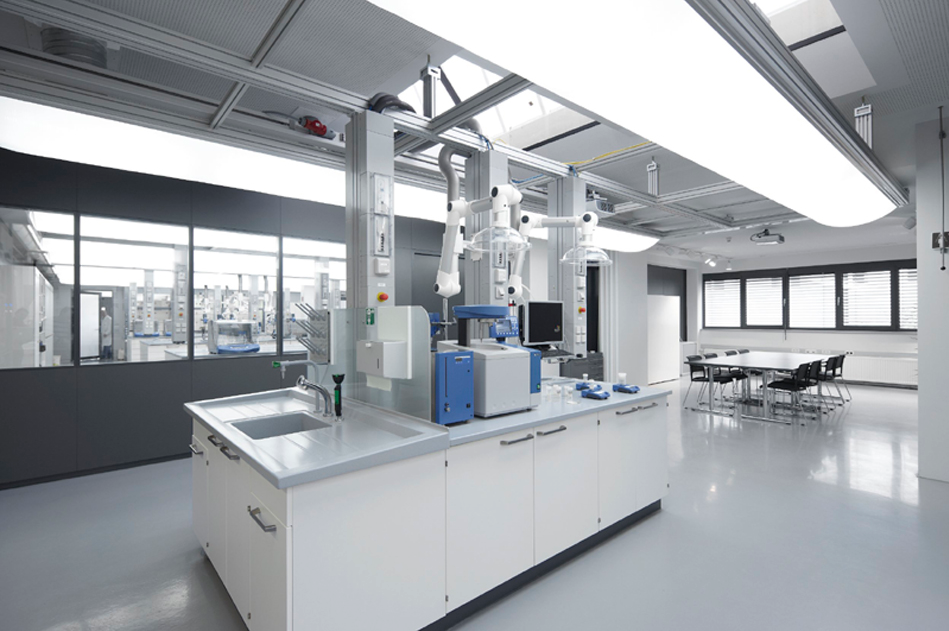

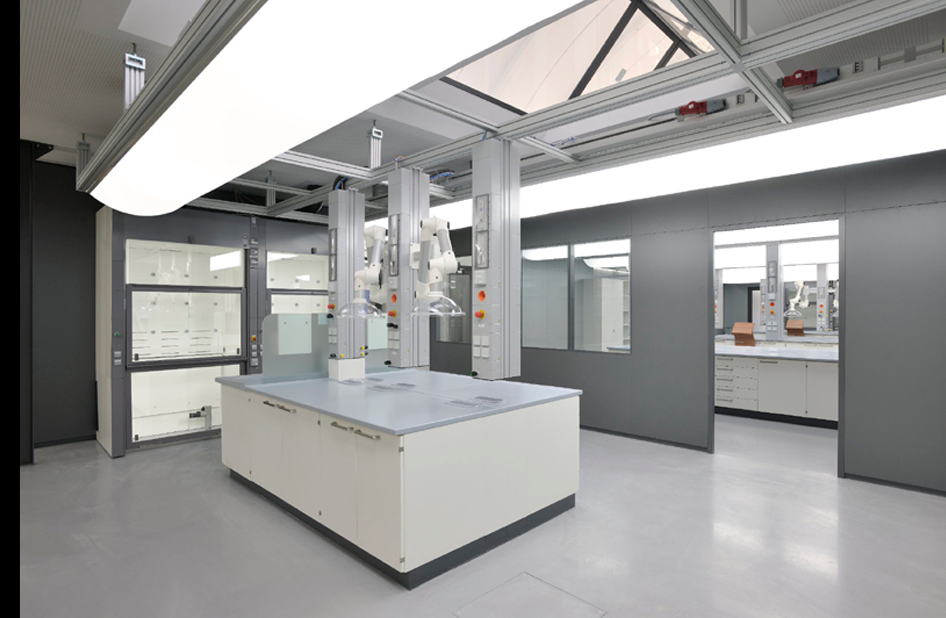

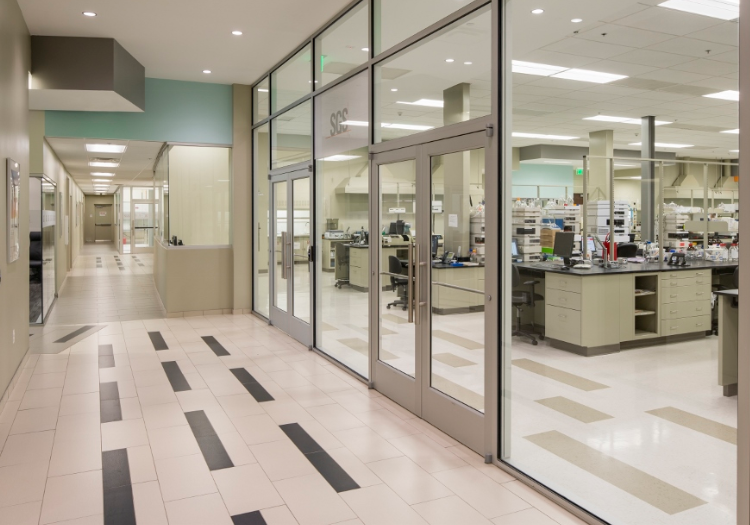

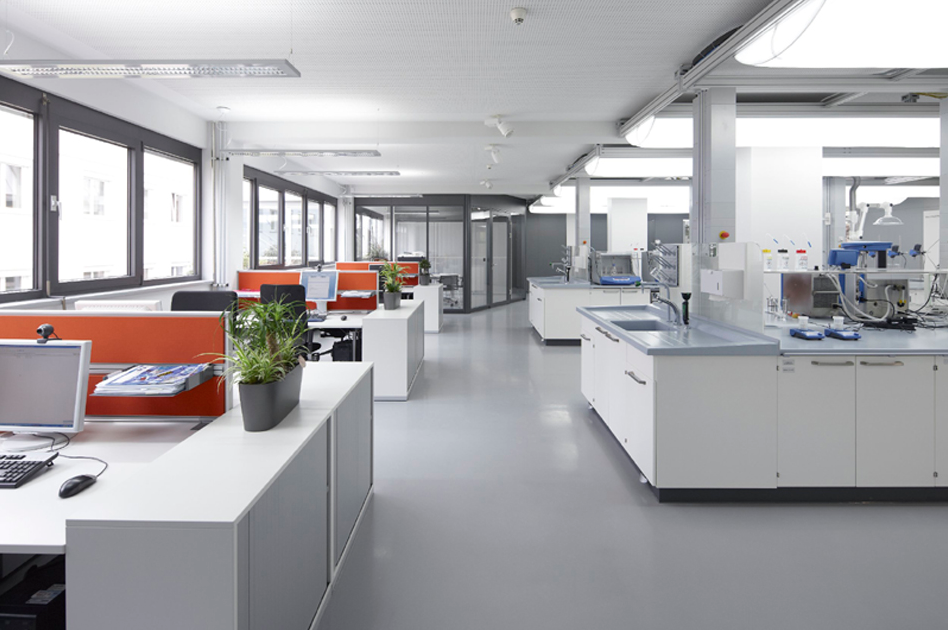

SAREN三仁，作为上海实验室工程EPC优秀代表，一直深耕于实验室装修设计行业，为广大实验室从业人员创造优质、安全、可持续发展的实验环境。三仁过往基因实验室工程案例如——基因实验室工程 检测室洁净设计装修项目-上海凡迪。注：案例图片仅供三仁内部使用，禁止盗图。

2019年2月，由SAREN三仁总承包的上海凡迪基因实验室装修工程正式开展，项目总面积1600㎡。凡迪基因是中国三胞集团旗下以基因组高通量测序技术临床应用为核心的高科技企业，是国内基因测序临床转化应用领域的知名企业。具备完善的研发、注册、实验室检测和客户服务体系，拥有各类国际先进的高通量基因测序平台、质谱检测平台和高性能计算平台，并拥有自主知识产权且领先的生物信息分析技术和产品。凡迪基因拥有完善的产品布局，主要包含：优生优育产品线、肿瘤精准医疗基因检测产品线、以及健康管理基因检测产品线三大方向。
